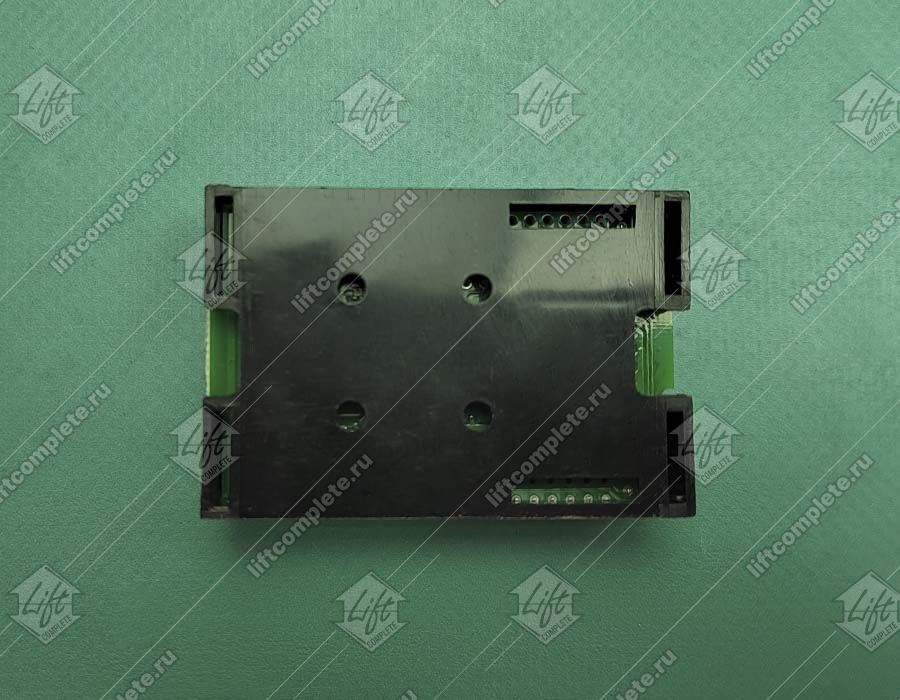

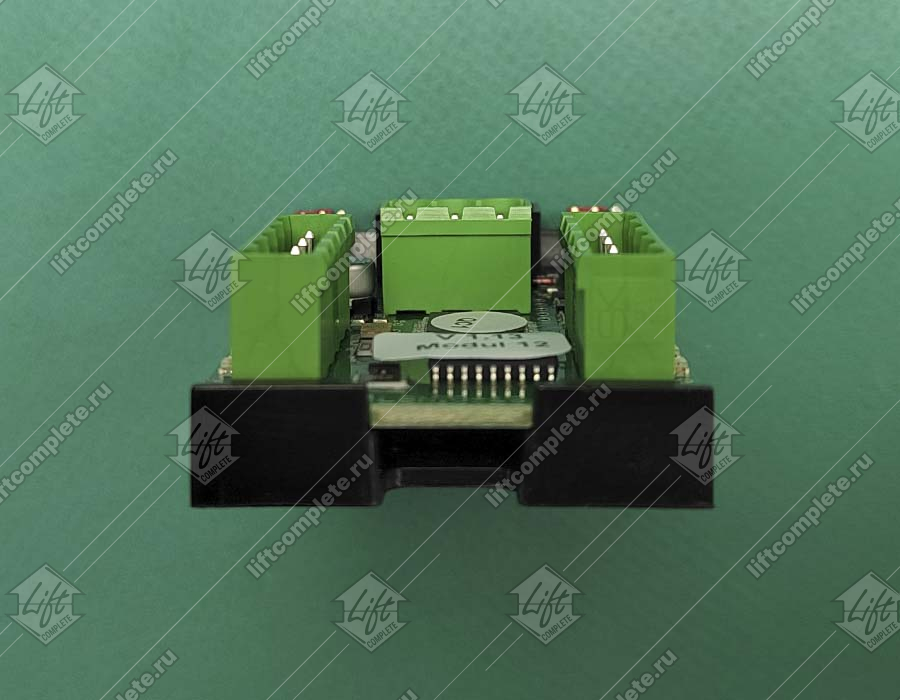

Плата станции управления, KLEEMANN, LISA BUS LBM9, NEGATIVE

Модуль LBM09 NEGATIVE производства компании KLEEMANN соединяется с шиной передачи данных LiSA Bus и предназначен для распределённой обработки сигналов в лифтовой системе. Устройство может применяться в вызывной панели, приказной панели, блоке ревизии на крыше кабины или в шкафу управления — для передачи сигналов от центральной платы к соответствующим устройствам и обратно.

Модуль выпускается в двух исполнениях, которые различаются типом логики:

• LBM09 NEGATIVE (LBNIO-12) — активный низкий уровень (active-low). Срабатывает при замыкании входа на «землю» (GND). Применяется в системах, где сигнал на кнопку или индикатор подаётся коммутацией на общий провод.
• LBM09 POSITIVE (LBPIO-12) — активный высокий уровень (active-high). Срабатывает при подаче напряжения на вход. Применяется в системах с прямым управлением напряжением.

При выборе модуля необходимо учитывать тип сигналов, которые использует центральная плата управления и периферийные устройства (кнопки, табло, датчики). Установка неподходящего модуля приведёт к некорректной работе вызывной или приказной панели.
